Odlévací formy z Lukoprenu necteno

10.3.2006 | Jak vyrobit ...? | 72.312 čtenářů | hodnocení: velmi dobrý | komentáře: 15

Odlévací formy z LukoprenuČas od času snad každý rybář potřebuje jinou zátěž, než jaká je běžně k sehnání v obchodě. Ať už se jedná o jiný tvar, gramáž nebo něco úplně speciálního. Na domácí výrobu vhodné jsou odlévací formy z Lukoprenu…

Co to je Lukopren ? Použiji citaci z technického listu výrobce. "Lukopren N jsou silikonové dvousložkové kaučuky takzvaného kondenzačního typu. Po smíchání pasty s katalyzátorem dochází k vulkanizaci v celé hmotě během několika desítek minut za tvorby silikonové pryže, která nemá adhezi k podkladu". Podrobné informace jsou na webových stránkách výrobce ( http://www.lucebni.cz).

K výrobě uvedených forem byl použit Lukopren N1522, ale vhodný by byl i Lukopren N5541, který má vyšší tepelnou odolnost ( až 250°C oproti 180°C u použitého typu ). Základem k výrobě formy je model požadovaného výrobku. Model může být zhotoven ze dřeva, kovu, plastické hmoty, keramiky, sádry, moduritu nebo vosku. Při výrobě větších samostatných modelů jako jsou např. krmítka vyrábíme přímo konkrétní tvar, drobné modely jako jsou nálitky na háčky ( jigy, marmyšky ) je vhodné „uplácat“ větší a potom dopilovat jehlovým pilníkem do konečného tvaru.

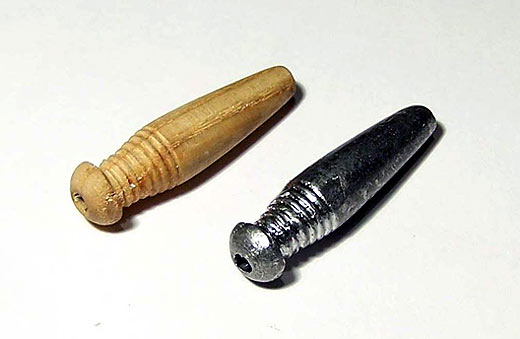

Dřevěný model a odlitek vyjmutý z formy

V případě potřeby navlékání odlitku na vlasec je nutné vyřešit průchozí otvor. Model prostě provrtáme a při samotné výrobě formy nebo odlévání olova vkládáme trn, po kterém nám požadovaný otvor zůstane. V každém případě je ale potřeba nejdříve udělat otvor do polotovaru modelu a teprve potom dodělat detaily. Trn je vhodný kuželový, např. jehla nebo v případě větších dílů špice na vyplétání kol vybroušená do kužele, aby šel snadno vytáhnout z odlitku. Při výrobě rotačních dílů je možno polotovar modelu upnout přes trn do el. vrtačky a pilníčkem ho „osoustružit“. Pokud máme model hotový, můžeme se pustit do samotné výroby formy. Budeme potřebovat plastovou krabičku, do které se model pohodlně vejde, ale ne zase o moc větší, aby spotřeba Lukoprenu nebyla zbytečně vysoká. Ideální je asi 8-12 mm na každou stranu. Formy uvedené na fotografiích byly odlity najednou a později rozříznuty.

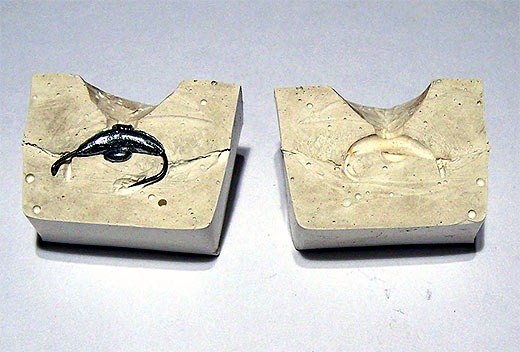

Nálitek olova na gamarusovém háčku.

Pokud vyrábíte jednoduché tvary, postačí model zalít Lukoprenem najednou a potom ho žiletkou nebo lámacím nožíkem rozříznou na dvě poloviny. Při výrobě složitých tvarů je vhodnější odlévání na dvakrát, aby odpadl problém v nesouosostí odlitku a rozřezávání. Modely, které budou mít otvor pro navlékání musíme navléknout na trn, aby ve formě zůstal kanálek a umístit ho do poloviny výšky krabičky. Nejvhodnější je krabičku propíchnout zmiňovaným trnem z jedné strany, uvnitř postupně navléknout model a propíchnout na druhé straně. Pokud jsou otvory po propíchnutí větší, tak je lze utěsnit plastelínou. Tak máme model umístěný v prostoru krabičky. Aby se model nepřilepil k Lukoprenu, je vhodné ho natřít parafínovým separátorem, který vytvoří voskový film (na uvedené modely byl použit jemný nástřik silikonového oleje, i když to výrobce nedoporučuje). Drobné modely bez otvoru a trnu zajistíme v krabičce pomocí nití nebo slabých drátků, které nebudou mít vliv na výsledné odlévání olova.

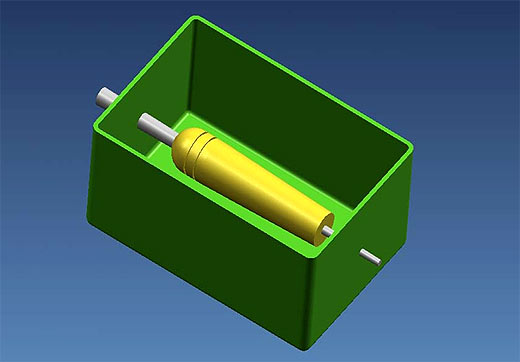

Umístění modelu v krabičce

Nyní si namícháme Lukopren podle postupu uvedeného na obalu v množství odpovídající polovině objemu krabičky. Připravená kaučuková pasta se lije slabým proudem tak, aby se vyloučilo tvoření vzduchových bublinek a rozrušily se bublinky vzniklé již při zamíchání katalyzátoru. U ostrých rohů a drobných dílů je možné párátkem pastu navést do všech rohů. Je vhodné poklepávat celou formou o podložku, aby se odstranily případné bublinky. Lukopren nalijeme do poloviny výšky modelu a necháme zvulkanizovat. Poté musíme povrch modelu a odlitou plochu z Lukoprenu opět natřít separátorem, aby se dělící rovina obou polovin formy nespojila. Po zaschnutí separátoru formu dolijeme do plné výše a zase necháme zvulkanizovat. Zatvrdlou formu vyjmeme z krabičky, oddělíme obě poloviny od sebe a vytáhneme model. Vzniklá dutina by měla co nejvěrněji kopírovat tvar modelu. Drobné bublinky nejsou na závadu. Olovo do nich sice zateče, ale kleštičkami nebo nožíkem jdou lehce odstranit. Kdo by chtěl mít co největší přesnost při spojení obou polovin formy, tak po nalití první dávky Lukoprenu může na dvou nebo více místech formy vložit kuličku (korálek), kterou před nalitím druhé vrstvy vyjme. Tím vznikne v jedné polovině dutina a v druhé výstupek, které slouží jako zámky k sestavení obou polovin. Teď musíme udělat nalévací a u větších modelů také odvzdušňovací otvor. Ty lze jednoduše do obou polovin vyříznout žiletkou . Samozřejmě by je šlo řešit už při výrobě modelu a odlévání, ale je to zbytečně složité. Další detaily k výrobě forem uvádí výrobce na svých webových stránkách (viz. odkaz).

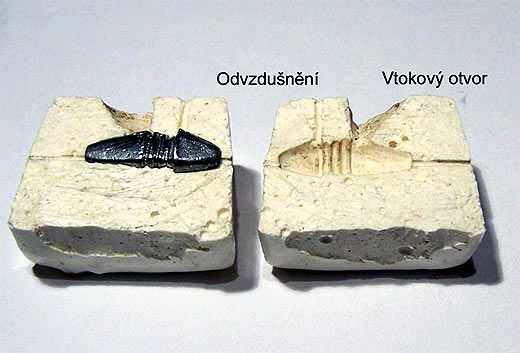

Obě poloviny formy a hotový odlitek

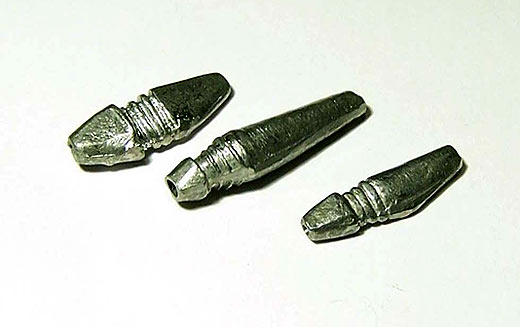

Různé druhy olůvek na vláčecí nástrahy

Samotné odlévání je velice jednoduché. Roztavíme olovo na dostatečnou teplotu (čím vyšší teplota, tím lépe olovo zatéká do formy). Jako nádobu nedoporučuji obyčejnou plechovku, ale něco pevnějšího, co teplota hořáku nepropálí. Sice to déle trvá, ale je to jistota. Když je olovo dostatečně rozehřáté, spojíme obě poloviny formy (stačí držet rukou v silných kožených rukavicích) a do vtoku ho nalijeme tak rychle, aby doteklo do všech rohů formy a přitom a přitom měl vzduch možnost z formy uniknout a nevznikala tak nedolitá místa. Pokud to druh modelu vyžaduje, tak nesmíme zapomenout na vložení trnu (olůvka) nebo háčku (marmyšky, jigy) do formy. Potom formu oddělíme a odlitek vyklopíme popř. vyloupneme. Ztuhnutí olova je velice rychlé, takže se ani nemusíte obtěžovat s delším čekáním. Já jsem odléval v kuchyni a pro jistotu jsem si naplnil pekáč na pečení vodou a odléval nad ním. Přetečené olovo i odlitky jsem se ve vodě hned ochladily. Pokud odlévám více kusů, tak forma trochu změkne a mění svůj tvar a tím i následně odlitek.. To jsem řešil tak, že jsem odléval několik různých druhů odlitků a formy postupně měnil, aby měly čas vychladnout. Hotové odlitky je někdy třeba doopravit pilníkem nebo nožíkem. Formu nenamáčejte do vody, protože vzniká horká pára.

A ještě několik drobných rad na závěr. Pokud na olůvka budete vázat např. streamery, doporučuji jejich povrch zvrásnit několika zářezy, aby vázací nitě nesjíždely a dobře se na olovu uchytily (viz. foto). To samé platí pro nálitky na háčcích na zátěžové nymfy. Dále ploché tvary vláčecích olov ve tvaru rybky nemají tendenci rotovat a dobře se na ně lepí oči.

A ještě pro pořádek. Nejsem autorem uvedených forem. Ty vyrobil kamarád Jirka Koutný a původcem myšlenky odlévání do Lukoprenu je Mirek Doubrava. Tímto jim děkuji za spolupráci.

Doufám, že je uvedený návod dostatečně srozumitelný a hotové odlitky budou nápomocny k ještě krásnějším zážitkům u vody.
