Zkontaktoval jsem pár lidí na netu a naslouchal jejich radám. Přečetl jsem několik málo článků, co jsou v našem rodném jazyce a šel "na věc". Dal jsem do kupy nápady mirmena, Anglera, BigMika a Lukáše Jíchy (kterým díky) a přidal něco ze sebe. Nabízím čtenářům Chytej.cz moje know how (nemyslím, že se do toho, vzhledem k náročnosti pustí každý, proto možná budou mnozí zklamáni).
Postup výroby woblerů z balsového či lipového dřeva byl již několikráte popsán a není třeba na něj klást důraz, proto se budu snažit přiblížit hlavně to, co je na mém postupu jiné.
Hlavní rozdíl je v tom, že spousta rybářů vyřezává z kusu dřeva wobler ručně, což je také jistě výhodou (ojedinělé tvary, zajímavý chod woblerů apod),. Já jsem však chtěl, aby když už se mi povede úspěšný wobler, znovu mít možnost udělat jej přesně takový, jaký byl "ten utržený co chytal".

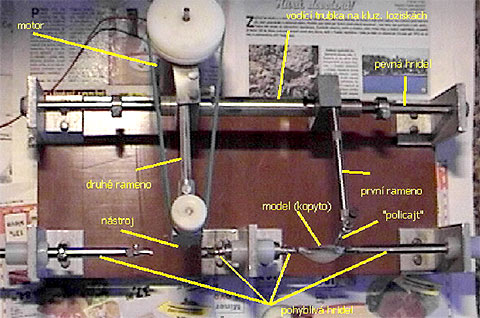

Po poradě s jedním mechanikem vznikl nápad. Mnohým bude princip známý– jedná se vlastně o kopírovací stroj, kde jsou, jak je vidět z obrázku, dvě ramena a dvě sklíčidla, dá–li se to tak vůbec nazvat. V jednom ze sklíčidel je umístněn model (kopyto) – odlitek původního woblerku.
Dovolím si malé odbočení– jak udlat odlitek?

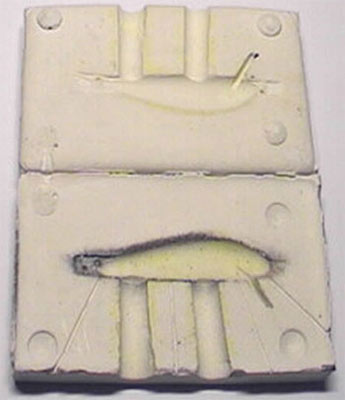

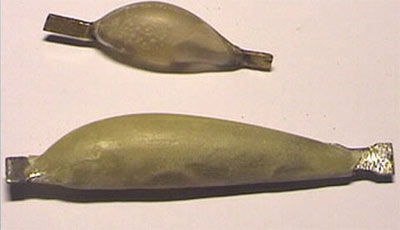

Postup: odstrojíme původní wobler, namícháme hustou sádru, celý woblerek namažeme indulonou, následně zatlačíme wobler do sádry (pouze do poloviny). Po vytvrdnutí sádry její povrch namažeme indulonou a zalijeme sádrou. Pak jen stačí po vytvrdnutí vše oddlit a vyjmout původní woblerek (nemusíte mít strach, zůstane nepoškozen). Šroubovákem udláme do formy otvory pro nalití dentakrylu (či nčeho podobného) a otvory pro odvod vzduchu. Celou formu před nalitím opt vymažeme indulonou. Pro následné uchycení kopyta vložíme kousek plíšku.
Ve druhém ramenu je pak obrobek – kus dřeva. První rameno prostřednictvím šroubu, čepu či jakéhosi „policajta” opisuje tvar modelu. Tento pohyb je přenášen na rameno druhé, které je osazeno frézou. Postupným frézování a otáčení modelu a obrobku (vše se otáčí současně), je docíleno celkem věrné kopie. Jak prosté :–). Kdyby se snad někdo chtěl pustit do výroby takového zařízení, tak jen jedno upozornní (mechanické provedení nechám na vás), fréza by se mla točit alespo 10 000 ot/min. Je to důležité, protože balza i lípa se "ráda" štípe. Nutno podotknout, že jsem celé zařízení nestavěl sám, ale nechal jsem si ho udělat od dědy mé přítelkyně p. Hamala (bývalý kostruktér F3).

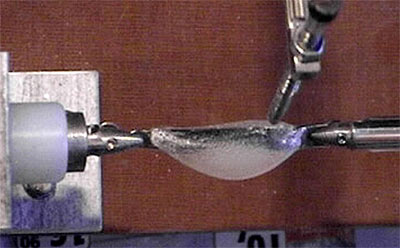

uchycené kopyto

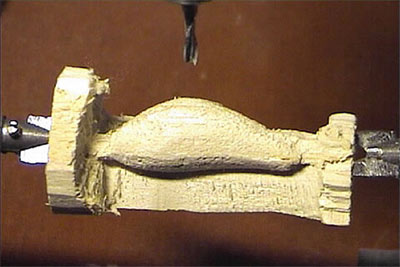

frézování

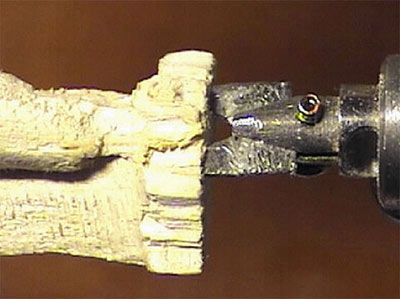

uchycení obrobku

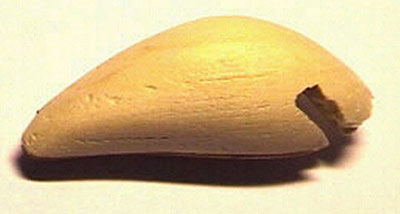

Pak už je jen třeba vše ošmirglovat brusným papírem a máme připraveno tělo woblerku.
Následuje proříznutí a vlepení drátné kostry. Já ji dělám z jednoho kusu a vše důkladně zapájím. Toto již bylo, myslím, popsáno a není třeba to rozebírat. Lopatku dělám ze 1,5 mm plexi, ale lze použít i jiný materiál.

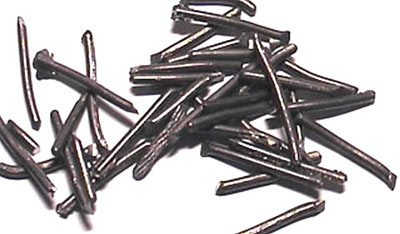

Ještě možná jednu vychytávku: woblerky zatěžuji olovnými válečky stejného průměru (sám jsem si je odlil) – pak je možno dle rozměru dávat opakovaně olůvka stejné váhy.
To je vše ke konstrukci a příště dáme kabátek :–)
Já používám jako frézku přímou minibrusku(od 400kč),dají se vyměnovat různé nástroje-frezky,brousitka,kartáčky,jinak princip kopírování je stejný.
Trochu zpožděný komentář k výrobě tělíček. Jsem strojař a dělám programátora na CNC frézkách. Jedna základní chyba při frézování tělíček. Na tvarové plochy je potřeba používat kulovou frézu. Tvary jsou plynulé, lépe přecházejí jednotlivé plochy na sebe a nebude potřeba tolik dobrušovat. A čím vyšší otáčky, tím líp ( ale s mírou ). Jinak perfektní, moc se mi to líbí.
Diky za pripominku. Zel nemam kulovou frezu :-(
Já si myslím, že detailní návod na výrobu by byl úplný nesmysl. Fotka tam popsaná je a z ní je všechno patrno, pokud někomu není, tak ať se o to raději sám ani nepokouší :-) Hrozně by mi to pak připomínalo návody pro amíky typu: uchopte klíč číslo 13 do pravé ruky (pro praváky, leváci je uchopí do levé) a vsuňte jej na hlavu šroubu tak, aby pri pohybu klíčem bylo otáčeno i šroubem… To snad ne…
Zajímavé a nápadité. Složitá výroba stroje (v paneláku na koleně se to nedá udělat) ale výroba woblerku jednoduchá. Šikovnej kluk. tel. 776 33 44 01
Jasný.Já jen že než bych těma svejma prackama něco takovýho sestavil tak budu šedivej dědek(dědku neber to osobně :-)))) ) a budu rád když udržím moč,natož prut.Tt. :-)
Kdyz bude vic lidi mit zajem udelam podrobnejsi dokumentaci.
Plne s tebou souhlasim. Horsi by bylo, kdyby jsi je delal z lipy. Pro me byla vyzva navrhnout takoveto zarizeni, navic bez krokovych motoru, kopy elektroniky a PC coz by pochopitelne taky slo. Cas straveny vyrobou frezky se pocitam vrati (cca 5–6 dni).
Nemas vic fotek ty frezky pripadne rozmery a nejakej podrobnejsi navod? (Aby to pochopil i uplnej magor) Diky
No co na to říct? Big Mike mi na srazu předved jak jednoduché je wobler vyřezat z hranolku balzy( když se to pochopitelně trochu umí…:-)) tělo woblera.koupil sem teda balzu,pár hranolků zničil,ale už sem to trochu zmáknul a myslím že než bych vyrobil,nemluvím o sehnání materiálu, tu frézku tak naflákám 100 woblerů ručně.Takže tak. Ale pro kutily to bude článek určitě zajímavej.:-)
prave jsem se vratil z hospody :-), ale detailni navod na vyrobu ceho?? Jestli myslis woblery, tak si myslim, ze nema cenu to popisovat (bylo by to mleti mouky uz jednou semlete) a slo jen o to, aby se clovek dozvedel neco noveho. Detailni popis frezky nema cenu zverejnovat, neb princip je popsan a opravdu po me nikdo nemuze chtit ( a byla by to i hloupost) plan na frezku, protoze kazdy ma jine moznosti a cele zarizeni bylo vyrobeno z materialu „co dům dal“. Navic cely clanek byl psan v dobe hekticke, cili byla to horka jehla. Kdyby presto nekdo opravdu zavazne chtel frezku delat a mel problemy s vyresenim cehokoli, jsem schopen vse nafotit, poradit apod. Uprimne, ani jsem necekal, ze kazdej chytejak si vyrobi frezku na woblery.
Sice to ma neco do sebe skvely napad ale ten clanek ma minus v tium ze chybi detailni nyvod na vyrobu :(((
vydrž, druhý díl „coming soon“
Hezký článek, ale pro mě trochu zklamání, vůbec né z obsahu článku, ta frézka je vychytávka jako hrom, ale já se těšil právě na povrchovou úpravu. :-( :-).
skvely clanek.hned to ukazu tatkovi at mi udela tu frezu.
