Přepočet kapacity cívky navijáku při návinu vlasce jednoho průměru:
VZOREC: Lx = (Dc2 / Dx2) * Kc
Lx … výsledná délka vlasce o průměru, který chceme použít

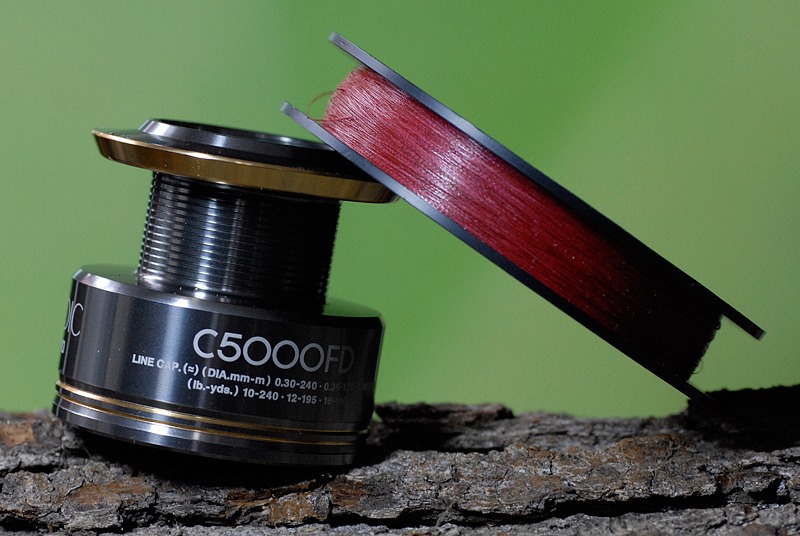

Dc … průměr vlasce v mm udané kapacity cívky * 100 (vytištěno na cívce)
Dx … průměr vlasce v mm, který chceme použít * 100
Kc … kapacita cívky udaného průměru vlasce v metrech (vytištěno na cívce)
Příklad:
Kapacita cívky činí 0,25 mm / 260 m. Kolik na cívku navineme vlasce o průměru 0,30 mm?
Použijeme tedy vzorec Lx = (Dc2 / Dx2) * Kc, do kterého dosadíme hodnoty ze zadání:
Lx … ? m
Dc … 0,25 mm *100 = 25
Dx … 0,30 mm *100 = 30
Kc … 260 m
Lx = (252 : 302) * 260 nebo Lx = [(25*25):(30*30)]*260
Lx = (625 : 900) * 260
Lx = 0,694 * 260
Lx = 180,4 m
Na cívku navineme 180 m vlasce o průměru 0,30 mm.
Pozn: výpočet je proveden pro naviják Shimano Catana 4000 FA. Na cívce tohoto modelu jsou uvedeny obě hodnoty návinu, odchylka vypočtené hodnoty a hodnoty uvedené výrobcem je ± 0,3 %. Tento přepočet za pomocí vzorce lze nahradit násobením koeficientem přepočtu, pak Lx = koeficient * Kc .
V tabulce uvádím koeficienty nejběžnějších přepočtů kapacit cívek.
|
Koeficienty pro přepočet kapacity cívky z menších průměrů na větší |
Koeficienty pro přepočet kapacity cívky z větších průměrů na menší |
||
|
průměry vlasců |
koeficient |
průměry vlasců |
koeficient |
|
z 0,20 na 0,22 mm |
0,826 |
z 0,20 na 0,16 mm |
1,563 |
|
z 0,20 na 0,25 mm |
0,640 |
z 0,20 na 0,18 mm |
1,235 |
|
z 0,25 na 0,28 mm |
0,797 |
z 0,25 na 0,20 mm |
1,563 |
|
z 0,25 na 0,30 mm |
0,694 |
z 0,25 na 0,22 mm |
1,291 |
|
z 0,25 na 0,35 mm |
0,510 |
z 0,30 na 0,22 mm |
1,860 |
|
z 0,28 na 0,30 mm |
0,871 |
z 0,30 na 0,25 mm |
1,440 |
|
z 0,28 na 0,35 mm |
0,640 |
z 0,30 na 0,28 mm |
1,148 |
|
z 0,30 na 0,35 mm |
0,735 |
z 0,35 na 0,25 mm |
1,960 |
|
z 0,30 na 0,40 mm |
0,563 |
z 0,35 na 0,28 mm |
1,563 |
|
z 0,30 na 0,45 mm |
0,444 |
z 0,35 na 0,30 mm |
1,361 |
|
z 0,35 na 0,40 mm |
0,766 |
z 0,40 na 0,30 mm |
1,778 |
|
z 0,35 na 0,45 mm |
0,605 |
z 0,40 na 0,35 mm |
1,305 |
|
z 0,35 na 0,50 mm |
0,490 |
z 0,50 na 0,40 mm |
1,563 |
|
z 0,40 na 0,45 mm |
0,790 |
z 0,50 na 0,35 mm |
2,041 |
|
z 0,40 na 0,50 mm |
0,640 |
z 0,50 na 0,30 mm |
2,778 |
Výpočet návinu podkladového vlasce:
VZOREC: Lp = Kc – y, kde y = Lk : ( Dc2 : Dk2 ) po sloučení vzorců budeme pracovat se vzorcem: Lp = Kc – Lk : ( Dc2 : Dk2)
Lp … výsledná délka podkladového vlasce
Kc … kapacita cívky pro podkladový vlasec v metrech
Lk … délka koncového vlasce (tu si volíme podle zakoupeného množství vlasce)
Dc … průměr podkladového vlasce v mm (o známé kapacitě cívky pro tento vlasec) * 100
Dk … průměr koncového vlasce v mm * 100
Příklad:
Kapacita cívky činí 0,30 mm / 180 m. Chceme použít koncový vlasec o průměru 0,25 mm a délce 130 m. Kolik budeme potřebovat podkladového vlasce o průměru 0,30 mm?
Použijeme tedy vzorec Lp = Kc – Lk : ( Dc2 : Dk2 ), do kterého dosadíme hodnoty ze zadání:
Lp = ? m
Kc = 180 m
Lk = 130 m
Dk = 0,25 mm * 100 = 25
Dc = 0,30 mm * 100 = 30
Lp = 180 – 130 : (302 : 252) nebo LP = 180 – 130 : (30*30 : 25*25)
Lp = 180 – 130 : (900 : 625)
Lp = 180 – 130 : 1,44
Lp = 180 – 90
Lp = 90 m
Na cívku navineme 90 m podkladového vlasce a 130 m koncového vlasce.
Pozn: výpočet je proveden pro naviják Shimano Catana 4000 FA.
Pro kontrolu správnosti vzorce: na cívce je uvedena kapacita 0,25 mm / 260 m a 0,30 mm / 180 m. Pokud tedy na cívku navinu 90 m vlasce o průměru 0,30 mm (což je přesně 1 kapacity cívky pro vlasec 0,30 mm), budu mít k dispozici prázdnou druhou polovinu cívky pro vlasec o průměru 0,25 mm a 1 kapacity cívky pro vlasec 0,25 mm je přesně 130 m. Takže použitý vzorec je správný. Hodnoty jsem volil tak, aby se dala provést jednoduchá a logická kontrola správnosti výpočtu.
Teorie je sice pěkná, ale za roky rybářské a pracovní praxe jsem se ještě nesetkal s případem, který by vyvrátil, že co je možné teoreticky, není možné prakticky a naopak… Proto mějte na paměti, že navíjení vlasce na cívku ovlivňuje mnoho faktorů (utažení vlasce, teplota, skutečný průměr vlasce atd.), a tak mějte po ruce vždy o trochu víc monofilu (třeba 10 %). Jen tak pro zajímavost, odchylka teoretického výpočtu se liší pro navijáky různých výrobců přibližně o ±5 %, když porovnáte údaje na cívkách a údaje spočítané těmito vzorci.
Petrův zdar a ať se prut ohýbá…
